Samsung Galaxy Note Edge Ladebuchse austauschen

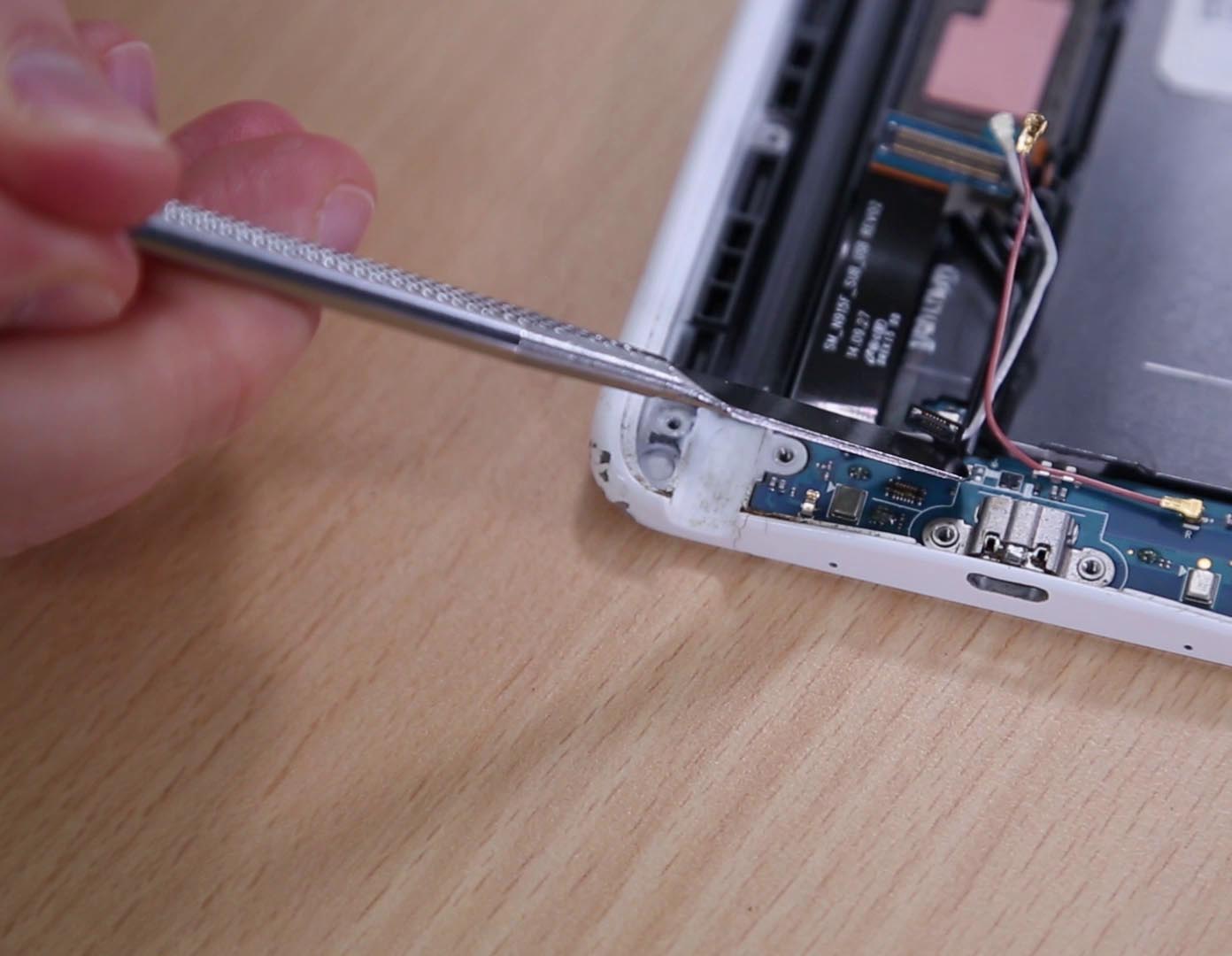

Samsung Galaxy Note Edge Ladebuchse austauschen (Bild: WERTGARANTIE)

Reparaturanleitungen Smartphone Samsung Galaxy Note Edge Ladebuchse austauschen - Anleitung

Sie besitzt ein Samsung Galaxy Note Edge und sind gerne und häufig damit unterwegs? Dann müssen Sie sicher öfters Ihren Akku laden. Es ist sehr ärgerlich, wenn dies auf einmal nicht mehr funktioniert. Auf dieser Seite finden Sie Hilfe bei Ihrem Problem. Wir haben Ihnen Hilfemaßnahmen zusammengestellt. Außerdem finden Sie ein Reparaturvideo zum Samsung Galaxy Note Edge Ladebuchsen-Austausch. Hier werden Ihnen die einzelnen Schritte bei der Handyreparatur gezeigt. Zusätzlich helfen Ihnen eine Schritt-für-Schritt-Anleitung sowie die Auflistung aller benötigten Werkzeuge. Beachten Sie, dass Ihre Garantieansprüche verlorengehen, wenn Sie Ihr Handy selbst öffnen.

Schwierigkeitsgrad
0
Reparaturschritte
ca. 0min
Zeitaufwand
ab 0
Reparaturkosten

Samsung Galaxy Note Edge Ladebuchse austauschen in Eigenregie?

Wenn sich Ihr Note Edge nicht mehr aufladen lässt, kann dies verschiedene Ursachen haben. Als erstes sollten Sie testen, ob es an Ihrem Ladekabel oder –gerät liegt. Schließen Sie zur Überprüfung ein anderes Handy an oder versuchen Sie, Ihr Smartphone mit einem anderen Kabel zu laden. Können Sie einen Defekt des Kabels ausschließen, sollten Sie überprüfen, ob Ihre Samsung Galaxy Note Edge Ladebuchse verstopft ist. Falls Sie eine Verunreinigung feststellen, können Sie probieren, ob Sie diese selbst beheben können. Nutzen Sie dafür beispielsweise eine Büroklammer oder einen kleinen Pinsel. Damit können Sie vorsichtig in die Buchse gehen und versuchen, den Schmutz hinauszubefördern. Passen Sie auf, dass Sie ihn nicht stattdessen noch tiefer hineindrücken. Auch eine verformte Ladebuchse kann die Ursache für Ihre Lade-Problem sein. Hier hilft es dann nur noch, die Samsung Galaxy Note Edge Ladebuchse auszutauschen. Vom Versuch, die Buchse geradezubiegen, raten wir ab. Unser Video zeigt Ihnen, wie Sie beim Note Edge Ladebuchsen-Austausch vorgehen können. Trauen Sie sich dies selbst nicht zu, können Sie auf dem WERTGARANTIE Reparatur-Marktplatz nach einer passenden Handywerkstatt suchen und die Reparatur vom Profi durchführen lassen.

Samsung Galaxy Note Edge Ladebuchse austauschen - Anleitung

Hier finden Sie ein ausführliches Reparaturvideo zum Samsung Galaxy Note Edge Ladebuchse Austauschen.

1
Vorbereiten der Samsung Galaxy Note Edge Reparatur

Reparaturvorbereitung für das Note Edge

Eine Handyreparatur ist kein einfaches Unterfangen. Daher sollten Sie sch vorab gut mit der Thematik auseinandersetzen. Sehen Sie sich das Reparaturvideo an, um zu sehen, welche einzelnen Schritte erforderlich sind. Besorgen Sie sich vorab notwendige Werkzeuge und Ersatzteile und sorgen Sie für einen ordentlichen und ruhigen Arbeitsplatz.

2
Magnetpad für die Samsung Galaxy Note Edge Reparatur

Überblick über Note Edge Teile behalten

Für den Austausch der Note Edge Ladebuchse müssen Sie Ihr Handy ziemlich weit auseinanderbauen. Das Smartphone besitzt viele kleine Schrauben. Um den Überblick über die einzelnen Teile zu behalten, kann Ihnen eine beschreibbare Magnettafel weiterhelfen, auf der Sie sich eine grobe Skizze des Note Edge anfertigen.

3
ESD-Manschette

Statische Ladung beim Ladebuchsen-Austausch

Während des Austausches der Ladebuchse sollten Sie das Thema statische Ladung beachten. Es ist wichtig, dass Sie sich bei der Handyreparatur regelmäßig statisch entladen. Dafür können Sie eine sogenannte ESD-Manschette verwenden oder immer mal wieder an einen Heizkörper fassen.

4
Abnehmen des Backcovers beim Samsung Galaxy Note Edge

Note Edge Backcover abnehmen

Das Backcover des Samsung Galaxy Note Edge können Sie ganz einfach abnehmen. Es ist nämlich weder verklebt noch verschraubt. Am oberen Rand des Smartphones befindet sich eine kleine Einkerbung. Setzen Sie an dieser Stelle mit Ihrer Hand an und nehmen Sie dann die Rückwand ab.

5
Entnehmen des Akkus beim Samsung Galaxy Note Edge

Samsung-Akku entfernen

Bevor Sie mit der Handyreparatur weiter machen, nehmen Sie am besten den Akku aus Ihrem Gerät heraus. Auch dies gestaltet sich einfach, da der Samsung Galaxy Note Edge Akku nicht mit Kleber befestigt ist. Sie können den Akku also einfach herausnehmen und beiseitelegen. Nehmen Sie außerdem die SIM-Karte heraus.

6
Abschrauben der Abdeckung beim Samsung Galaxy Note Edge

Schrauben der Abdeckung lösen

Um an das Motherboard und die anderen inneren Komponenten des Note Edge zu kommen, müssen Sie zunächst eine darüber liegende Abdeckung abschrauben. Nehmen Sie hierfür einen Schraubendreher Phillips PH00 zur Hilfe. Wenn Sie die Schrauben herausgedreht haben, können Sie sie auf dem Magnetpad ablegen.

7
Entnehmen des S Pen aus dem Samsung Galaxy Note Edge

S Pen herausziehen

Ehe die Abdeckung komplett abgenommen werden kann, muss noch der S Pen herausgenommen werden, falls Sie dies nicht vor der Reparatur bereits getan haben. Dieser lässt sich ganz einfach entfernen, indem Sie ihn an der Unterseite Ihres Smartphones herausziehen.

8
Abnehmen der Samsung Galaxy Note Edge Abdeckung

Abdeckung komplett abnehmen

Wenn der S-Pen sowie alle Schrauben draußen sind, können Sie die Abdeckung des Galaxy Note Edge komplett abnehmen. Um dies zu vereinfachen, können Sie mit einem länglichen Spatel in die Öffnung des S-Pens gehen und dann die Abdeckung nach oben drücken bis sie sich ganz ablöst.

9
Lösen der Steckverbindungen beim Samsung Galaxy Note Edge

Motherboard-Verbindungen abstecken

Lösen Sie nun alle Steckverbindungen, durch die das Motherboard mit anderen Komponenten des Galaxy Note Edge verbunden ist. Sein Sie dabei vorsichtig, um keines der empfindlichen Kabel zu beschädigen und damit womöglich einen weiteren Schaden am Handy zu verursachen. Schließlich müssen Sie später alle Kabel wieder korrekt anstecken.

10
Ausbauen der Frontkamera des Samsung Galaxy Note Edge

Edge-Frontkamera herausnehmen

Als nächstes wird die Frontkamera des Note Edge ausgebaut. Dafür müssen Sie vorab die Steckverbindung zwischen Frontkamera und Motherboard lösen. Daraufhin kann die Frontkamera vorsichtig mit einer Pinzette herausgenommen werden. Legen Sie sie bis zum späteren Wiedereinbau beiseite.

11
Herausnehmen des Samsung Galaxy Note Edge Motherboards

Samsung-Motherboard entfernen

Jetzt können Sie das Motherboard aus dem Samsung Galaxy Note Edge herausnehmen. Nehmen Sie es vorsichtig heraus. Achtung: Sie können die Komponente noch nicht vollständig entnehmen, da sich am unteren Ende des Motherboards noch eine weitere Steckverbindung befindet, die gelöst werden muss.

12

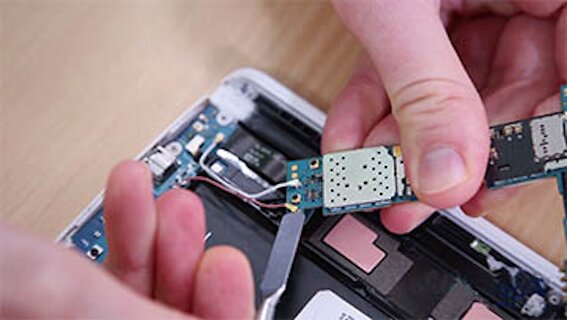

Lösen der Steckverbindung zur Platine des Samsung Galaxy Note Edge

Steckverbindungen zur Platine lösen

Das Motherboard des Note Edge ist zusätzlich zu den schon gelösten Verbindungen noch mit der unteren Platine verbunden. Stecken Sie nun auch diese drei Verbindungen vorsichtig ab. Dies ist notwendig, damit Sie im nächsten Schritt diese Platine aus dem Smartphone entnehmen können.

13
Entnehmen des Platine beim Samsung Galaxy Note Edge

Untere Platine mitsamt Ladebuchse austauschen

Die Ladebuchse sitzt fest auf der unteren Platine. Daher müssen Sie die gesamte Komponente austauschen. Vorab muss noch eine Schraube herausgedreht und eine Verbindung gelöst werden. Anschließend kann die Platine entnommen und durch ein Ersatzteil ausgetauscht werden. Drehen Sie die Schraube wieder fest und stecken Sie die Verbindung zusammen.

14
Zusammenbauen des Samsung Galaxy Note Edge

Note Edge zusammensetzen

Legen Sie Ihr Motherboard zurück ins Note Edge und stecken Sie alle zuvor gelösten Steckverbindungen fest. Setzten Sie außerdem die Frontkamera wieder ein. Legen Sie die Abdeckung auf und schrauben Sie sie fest. Setzen Sie Akku und S-Pen wieder ein. Nun nur noch das Backcover anbringen und dann ist die Samsung Note Edge Reparatur abgeschlossen.

Häufige Fragen und Antworten

Welches Werkzeug brauche ich für die Note Edge Reparatur?

Auf dieser Seite und zu Beginn des Reparaturvideos werden Ihnen alle benötigten Werkzeuge für den Austausch der Ladebuchse angezeigt. Sie können sie über passende Links auch direkt bestellen.

Können durch die Handyreparatur meine Garantieansprüche verlorengehen?

Öffnen Sie Ihre Note Edge selbst, verlieren Sie Ihre Garantieansprüche. Dies sollte Ihnen bewusst sein, bevor Sie sich für eine Eigenreparatur entscheiden.

Wo finde ich originale Note Edge Ersatzteile und was sollte ich beim Kauf beachten?

Ersatzteile für das Note Edge finden Sie im Internet. Beachten Sie, dass Sie teilweise auch an Betrüger geraten können, die Teile minderer Qualität verkaufen. Orientieren Sie sich vor dem Kauf am mittleren bis hohen Preissegment und an vorhandenen Kundenrezensionen.

Sollte ich die SIM-Karte während dem Austausch der Ladebuchse herausnehmen?

Die Sim-Karte und SD-Karte, falls vorhanden, sollten Sie vor dem Samsung Galaxy Note Edge Ladebuchse Austauschen aus dem Handy entfernen.

Sind meine Daten während der Note Edge Reparatur sicher?

Normalerweise sollte Ihren Daten nichts passieren. Um auf der ganz sicheren Seite zu sein, sollten Sie sich trotzdem ein Backup erstellen. Alles darüber können Sie im Artikel Datensicherung nachlesen.
